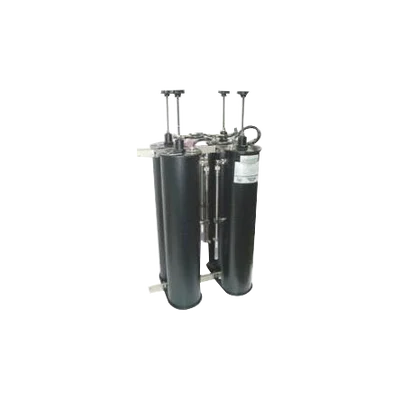

DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES

$41,624.91 IVA INCLUIDO

Sin existencias

Disponibilidad: 0 · Entrega: Envío Siguiente día hábil

SKU: WP-639-D · Marca: TX RX SYSTEMS INC. · Modelo: WP-639-D

¿Por qué este modelo?

  • Diseño de 4 cavidades para operación dúplex
  • Frecuencia de operación: 166-174 MHz
  • Configuración BPBR (Banda Pasante - Banda Rechazada)
  • Rechazo de 80 dB en frecuencias de operación
  • VSWR típico de 1.3 a 1.5:1
  • Impedancia nominal de 50 ohmios

Compatibilidad

Accesorios compatibles (Kenwood/estándar): audífonos, micrófonos, antenas; bandas {banda} y canalización {canales}. Cumple {ip_rating}/MIL‑STD {milstd}; interoperable con repetidores y programable vía {programacion}.

¿Qué incluye?

Radio {modelo}, batería, cargador, clip y antena. (Puede variar por lote) Manual y accesorios básicos para operación.

Modelo: WP-639-D

Características Principales

  • Diseño de 4 cavidades para operación duplex
  • Frecuencia de operación: 166-174 MHz
  • Configuración BpBr (Banda Pasante - Banda Rechazada)
  • Conectores de entrada marcados: 'Low Freq. Input', 'High Freq. Input' y 'Antenna'
  • Cables interconectados entre cavidades con longitud crítica (no deben modificarse)

Requisitos de Instalación

  • Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
  • Verificar longitud crítica del cable entre transmisor y duplexer
  • Optimización de longitud de cable puede ser necesaria para adaptación de impedancia
  • Terminación de puerto de antena con carga de 50 ohm durante ajustes
  • Uso de aislador de ferrita puede resolver problemas de potencia reflejada
Ajustes de Sintonización
  • Sintonía de 'paso' primero, 'rechazo' después
  • Varilla roscada ajusta frecuencia de paso
  • Varilla de rexolita ajusta frecuencia de rechazo
  • Rechazo >80 dB en frecuencias de operación
Procedimiento de Ajuste
  • 16 pasos para ajuste completo
  • Incluye ajuste de cavidades 1&2 y 3&4
  • Verificación con analizador de espectro y generador de seguimiento
  • Procedimientos de pretuneo y ajuste fino
Requisitos de Equipamiento
  • Analizador de espectro con generador de seguimiento
  • Carga de 50 ohmios
  • Cables de conexión de calidad
  • Herramientas para ajuste mecánico

Consideraciones de Impedancia

  • VSWR típico: 1.3 a 1.5:1
  • Impedancia nominal: 50 ohmios
  • Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
  • Posible necesidad de red de adaptación PI

Síntomas de Mala Adaptación

  • Radiaciones espurias del transmisor
  • Potencia de salida errática
  • Pérdida de inserción anormal
  • Cambio de potencia reflejada con longitud de cable
Conexiones de Ajuste
  • Figura 1: Ajuste de paso bajo
  • Figura 2: Ajuste de paso alto
  • Figura 3: Ajuste de notches de rechazo
Curvas de Respuesta
  • Plot 1: Curva de respuesta simétrica
  • Plot 2: Curva de paso alto
  • Plot 3: Curva de paso bajo
  • Plot 4: Curva de rechazo bajo
  • Plot 5: Curva duplex del lado bajo
