TPRD-1584

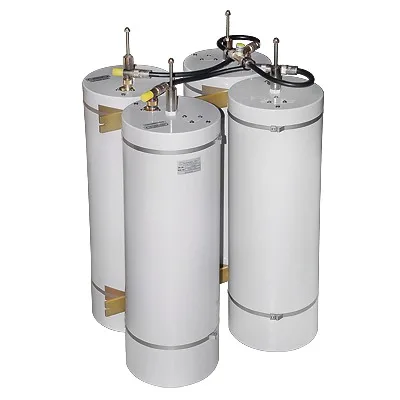

Duplexer Pasa-Banda-Rechazo de Banda, 148-174 MHz, 4 Cavidades (8″Dia.) 500 kHz, 1.5 dB, 350 Watt, N Hembras.
$175,426.25 IVA INCLUIDO
Sin existencias
Disponibilidad: 0 · Entrega: Envío Siguiente día hábil
SKU: TPRD-1584 · Marca: TELEWAVE, INC · Modelo: TPRD-1584
¿Por qué este modelo?
- 4 cavidades de 8" de diámetro
- Aislamiento de 80 dB a 500 kHz
- Pérdida por inserción de 1.5 dB
- Potencia máxima de 350 Watts
- Diseño compacto 19" rack mount
- Conectores N hembra estándar
Compatibilidad
Accesorios compatibles (Kenwood/estándar): audífonos, micrófonos, antenas; bandas {banda} y canalización {canales}. Cumple {ip_rating}/MIL‑STD {milstd}; interoperable con repetidores y programable vía {programacion}.¿Qué incluye?
Radio {modelo}, batería, cargador, clip y antena. (Puede variar por lote) Manual y accesorios básicos para operación.Modelo: TPRD-1584
Características Principales
- Frecuencia de operación: 148-174 MHz
- Cavidades: 4 (8' diámetro)
- Separación de frecuencia mínima: 500 kHz
- Pérdida por inserción: 1.5 dB (TX/RX a antena)
- Potencia máxima: 350 watts
- Aislamiento: 80 dB a ±500 kHz
- VSWR máximo: 1.5:1
- Temperatura de operación: -30°C a +70°C
- Rechazo de ruido TX: 80 dB a ±500 kHz
Especificaciones Mecánicas
- Montaje: 19' rack mount
- Conectores: N hembra (opcional UHF hembra)
- Acabado: Pintura acrílica color gris
- Peso: 15 kg (33 lb)
- Dimensiones: 710 x 483 x 430 mm (28' x 19' x 17')
- Material: Placa superior de aluminio de ¼ pulgada
- Construcción: Conductores exteriores de aluminio con soldadura completa
Diseño y Construcción
El duplexer TPRD-1584 está diseñado para operación en estaciones base, permitiendo la operación simultánea de transmisor y receptor a través de una antena común. Su diseño de 4 cavidades de 8' de diámetro proporciona aislamiento máximo con espaciado de frecuencias cercano hasta 500 kHz.
Características de construcción:
- Sintonizadores plateados
- Contactos de cobre-berilio de alta conductividad
- Varillas de ajuste de Invar roscadas para estabilidad térmica
- Construcción robusta para operación prolongada sin mantenimiento
La pérdida por inserción y la selectividad pueden ajustarse mediante la rotación de los bucles de conexión calibrados, permitiendo optimización del rendimiento según las condiciones específicas de instalación.
Aplicaciones
El TPRD-1584 está diseñado específicamente para sistemas de comunicaciones profesionales que requieren aislamiento máximo entre transmisor y receptor, incluso con separaciones de frecuencia reducidas. Es ideal para:
- Sistemas de radio troncalizados
- Instalaciones de repetidores
- Sistemas de comunicación pública
- Aplicaciones industriales críticas
Su diseño compacto y estándar de 19' permite una fácil integración en racks estándar de telecomunicaciones.
Rendimiento
El duplexer TPRD-1584 ofrece un rendimiento excepcional en ambientes desafiantes:
- Aislamiento de 80 dB a ±500 kHz
- Rechazo de ruido y productos espurios del transmisor
- Protección avanzada del receptor contra señales no deseadas
- Estabilidad térmica gracias a componentes de alta precisión
La construcción de aluminio con placa superior de ¼ pulgada y conductores exteriores soldados asegura una conexión mecánica y eléctrica robusta.
Opciones y Compatibilidad
El TPRD-1584 es compatible con configuraciones estándar de montaje en rack y ofrece opciones de conectores:
- Conectores estándar: N hembra
- Opción de conectores UHF hembra
- Diseño estándar 19' para montaje en rack
Información adicional
| Peso | 24 kg |
|---|
