TG-45K

Kit de puesta a tierra de 45 A con Electrodo, Filtro, Acoplador y Compuesto H2Ohm.

$21,653.21 IVA INCLUIDO

Hay existencias

Disponibilidad: 77 · Entrega: Envío Siguiente día hábil

SKU: TG-45K · Marca: TOTAL GROUND · Modelo: TG-45K

¿Por qué este modelo?

Resistencia a tierra menor a 2 ohm
Instalación libre de mantenimiento hasta 20 años
Electrodo de cobre electrolítico altamente conductivo
Compuesto H2Ohm con certificado de no toxicidad
Acoplador 900A en gabinete NEMA 4
Diseño delta tubular con filtro LCR integrado

Compatibilidad

Entrada {entrada} y salida regulada {salida}; compatible con bancos de baterías {baterias} (SLA/LiFePO4) y distribución {canales}. Integra con UPS/inversores {tipo_ups}; bornes de fácil conexión y protección contra sobrecarga/sobretensión.

¿Qué incluye?

Unidad {modelo}, cables de alimentación/conexión y manual de usuario. (Puede variar por lote) Kits de tornillería o brackets (si aplica).

Descripción
Información adicional
Valoraciones (0)

Modelo: TG-45K

Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.

Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.

Descripción

Electrodo: El Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-45K. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
Acoplador de impedancias: Modelo TGC45 con capacidad de 900A, en gabinete NEMA 4 de 20 x 30 x 12 cm.
Compuesto H2OHM: Fabricado en base orgánica, elaborado con material higroscópico coagulante de humedad que cuenta con certificado de pruebas de LAPEM y certificado de laboratorio acreditado ante EMA, con valores dentro de la norma CRETIB de no toxicidad ni daño al medio ambiente.

Aplicaciones

SITES de cómputo. Consultar Guía de Selección
Transformadores. Consultar Guía de Selección
Racks de telecomunicaciones.
Sistemas satelitales.
Sistemas de radio frecuencia.
Sistemas de control industrial.
Sistemas Fotovoltaicos

Características

Electrodo de puesta a tierra modelo TG45K. Capacidad de 45 A.
Fabricado de cobre electrolítico altamente conductivo.
Diseñado en forma delta tubular.
No requieren de mantenimiento preventivo.
Incluye dispositivo de filtración de baja frecuencia LCR montado en la misma estructura con un borne de conexión de 1/2 pulgada.
Cuenta con acoplador de impedancias en la misma bobina.
Proveen la solución completa para telecomunicaciones de acuerdo con los estándares EIA/ TIA J-STD-607-A y BICSI.
Para instalaciones residenciales o de baja actividad eléctrica.

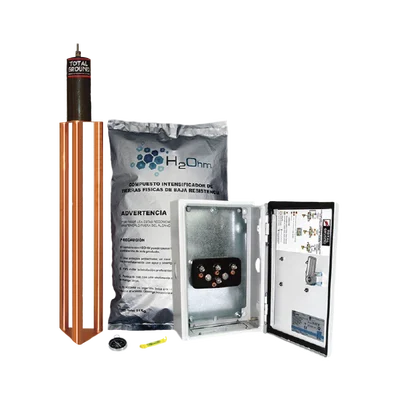

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
1	TG45K	Electrodo.
1	H20HM	Saco de 11 Kg de mejorador de suelo.
1	--	Brújula y nivel.
1	TGC45	Acoplador.

Accesorios complementarios (No incluidos):

Cantidad	Modelo	Descripción
1	ANTIOX	Spray protector para conectores.
5	TGCR11	Conector de Bronce.
2	TGAB18	Conector de Varilla.
1	S610	Registro para electrodo.
1	SLY286BLK	Cable de cobre recubierto THW-SL Calibre 2 AWG.
1	TGBUSG10	Barra de unión de 7-7/8' x 2' x 1/4' con aisladores de 1000A de capacidad.
1	TGBUE10	Barra de unión y distribución de hilos.

Preguntas Frecuentes

¿Este kit de tierra física me garantiza 5 ohms de resistencia?
La resistencia del sistema depende directamente de las características del terreno (tipo de suelo, humedad, sales, densidad, compactación, etc) y del mejoramiento que se realice (aplicación de mejoradores químicos, relleno con tierra negra, aumento de la profundidad o cantidad de electrodos). Un dimensionamiento adecuado puede ayudar a reducir los niveles de resistencia, incluso logrando valores muy cercanos a cero.
¿Es necesario colocar las masas Auxiliares?
Es recomendable integrar el acoplamiento de masas auxiliares mediante el acoplador de impedancias. Aunque no es un componente obligatorio, Total Ground lo sugiere porque, al sumar resistencias en paralelo, reduce significativamente la resistencia total y mejora el rendimiento del sistema. Además, su instalación es requisito para validar la garantía de 20 años en los sistemas de puesta a tierra Total Ground.

Curso Básico para Selección e Implementación de Sistemas de Protección

Webinars de Sistemas de Puesta a Tierra y Pararrayos

WEBINAR2: INSTALACIÓN DE TIERRAS FÍSICAS Y PARARRAYOS.

WEBINAR3: SISTEMAS DE PARARRAYO TOTAL GROUND.

Información adicional

Peso	18.88 kg
Dimensiones	30 × 24 × 73 cm

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.

DESCARGABLES

Ficha técnica TG-45K

Manual TG-45K

Software TG-45K


