SSV8N

SSV8N

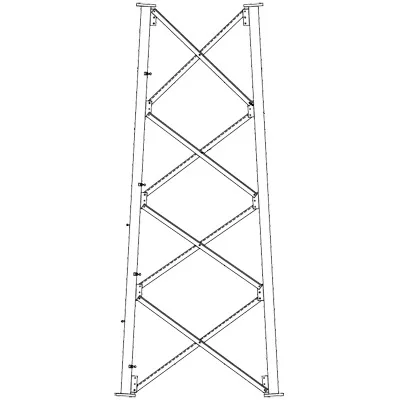

Sección 8 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 8N)

$253,370.95 IVA INCLUIDO

Sin existencias

Disponibilidad: 0 · Entrega: Envío Siguiente día hábil

SKU: SSV8N · Marca: ROHN · Modelo: SSV8N

¿Por qué este modelo?

  • Diseño robusto para torres autosoportadas
  • Compatible con línea SSV de alta resistencia
  • Código de fábrica 8N identificación precisa
  • Construcción de acero para durabilidad extrema
  • Optimizada para alturas intermedias específicas
  • Galvanizado en caliente interior y exterior

Compatibilidad

Accesorios compatibles (Kenwood/estándar): audífonos, micrófonos, antenas; bandas {banda} y canalización {canales}. Cumple {ip_rating}/MIL‑STD {milstd}; interoperable con repetidores y programable vía {programacion}.

¿Qué incluye?

Radio {modelo}, batería, cargador, clip y antena. (Puede variar por lote) Manual y accesorios básicos para operación.

Modelo: SSV8N

Características Generales

  • Diseño robusto para torres autosoportadas
  • Compatible con línea SSV de alta resistencia
  • Código de fábrica 8N para identificación precisa
  • Construcción de acero para durabilidad extrema
  • Optimizada para alturas intermedias específicas
  • Construcción soldada completamente (All-Welded)
  • Galvanizado en caliente interior y exterior para protección contra corrosión
  • Incluye pernos de escalada y extremo cónico

Especificaciones Técnicas

  • Modelo: SSV8N
  • Altura por sección: 20'
  • Dimensiones: Superior 6' - 6 3/4', Inferior 8' - 6 3/4'
  • Construcción: Tubular en la base con refuerzos en ángulo
  • Estándar: ANSI/TIA-222-G, Clase II
  • Velocidad del viento: 90-110 mph (3-segundo pico)
  • Carga de hielo: 3/4' de espesor
  • Coeficiente sísmico: S < 1.0

Aplicaciones

  • Infraestructura PCS
  • Banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Cualquier aplicación que requiera estructura autosoportada de mediana altura
Composición de la Sección
  • Tubular en la base con refuerzos en ángulo
  • Piernas sólidas en secciones superiores
  • Bráceos sólidos en secciones superiores
  • Construcción Field Bolted (pernos de campo)
Capacidad de Carga
  • Diseñada para cargas simétricas
  • Un cable 7/8' hasta la cima
  • Dos cables 7/8' hasta 30' por debajo de la cima
Requisitos de Seguridad
  • Requiere dispositivo de seguridad para escalado en estructuras > 10'
  • Conformidad con normas ANSI/TIA-222-G
  • Categoría Topográfica 1
Opciones de Configuración
  • Disponible en múltiples alturas
  • Permite combinación con otras secciones SSV
  • Diseño pre-ingenierizado con secciones estándar
Componentes Adicionales
  • Kit de puesta a tierra (se debe ordenar por separado)
  • Dibujos de ensamblaje incluidos
  • Detalles de fundación estándar incluidos
Compatibilidad
  • Compatible con secciones estándar SSV
  • Interoperable con torres SSMW
  • Adecuada para configuraciones de altura media
Dimensiones por Sección
  • SSV8N: 6' - 6 3/4' (superior) a 8' - 6 3/4' (inferior)
  • SSV9N: 8' - 6 3/4' (superior) a 10' - 6 3/4' (inferior)
  • SSV10N: 10' - 6 3/4' (superior) a 12' - 7 1/4' (inferior)
  • SSV11N: 12' - 7 1/4' (superior) a 14' - 7 7/8' (inferior)
Código de Identificación
  • SSV: Línea de torre autosoportada
  • 8: Número de sección
  • N: Tipo de sección intermedia
Notas de Instalación
  • Diseñada para soportar cargas simétricas
  • Requiere configuración de anclaje adecuada
  • Debe seguir instrucciones de montaje proporcionadas
  • Se suministran detalles de fundación estándar
Opciones de Personalización
  • Diseños personalizados disponibles
  • Configuraciones específicas para sitio
  • Disponible para aplicaciones especiales
Opciones de Personalización
  • Diseños personalizados disponibles
  • Configuraciones específicas para sitio
  • Disponible para aplicaciones especiales
Capacidad de Viento
  • 90 mph (3-segundo pico)
  • 100 mph (3-segundo pico)
  • 110 mph (3-segundo pico)
Carga Estructural
  • 3/4' de espesor de hielo
  • Clase de estructura II
  • Categoría Topográfica 1

Información adicional

Peso327 kg
Dimensiones600 × 13 × 13 cm

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.

Preguntas frecuentes

¿Cuándo necesito instalar una torre arriostrada?
Las torres arriostradas (sostenidas por cables de acero o retenidas) son necesarias cuando se requiere instalar antenas a una altura considerable para lograr una mayor cobertura o para librar obstáculos, comunes en sitios de repetición o enlaces inalámbricos.
¿Qué altura de torres manejan?
Ofrecemos torres en secciones que permiten alcanzar diversas alturas, desde unos pocos metros hasta más de 100 metros, dependiendo de las necesidades del proyecto.
¿Qué tipo de mantenimiento requiere una torre?
Se recomienda realizar inspecciones periódicas para verificar la tensión de las retenidas, el estado de la tornillería, la verticalidad de la torre y el estado del sistema de pararrayos para garantizar su seguridad estructural.
