KTZ-30G-027P

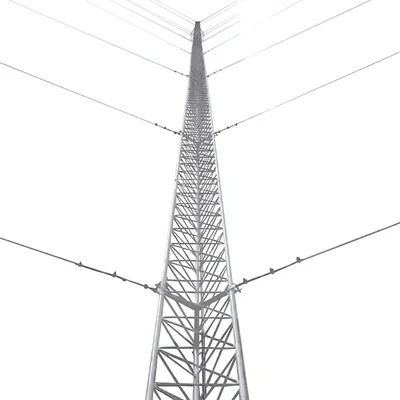

Kit de Torre Arriostrada de Techo de 27 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).
$47,007.52 IVA INCLUIDO
Hay existencias
Crédito sujeto a aprobación.
¿Tienes dudas? Consulta nuestra Ayuda.
Disponibilidad: 27 · Entrega: Envío Siguiente día hábil
SKU: KTZ-30G-027P · Marca: SYSCOM TOWERS · Modelo: KTZ-30G-027P
¿Por qué este modelo?
- Normativa ISO 9001:2015 para alta calidad de producción
- Altura máxima de 27 metros (9 tramos)
- Resistencia al viento de hasta 200 km/h
- Galvanizado por inmersión en caliente NMX-H-004-SCFI-2008
- Carga axial máxima de 200 kg
- Diseñado para zonas costeras e industriales húmedas
Compatibilidad
IEEE {ethernet} (10/100/1000/10G) con puertos {puertos} y ranuras {sfp}; VLANs/QoS/Link Aggregation. PoE {poe} (802.3{poe_std}) y administración {gestion} (CLI/Web/SNMP); compatibilidad con routing/l3 {routing_features}.¿Qué incluye?
Equipo {modelo}, orejas de rack/brackets, cable de energía y guía de inicio. (Puede variar por lote) Cable de consola o kits de montaje (según modelo).Modelo: KTZ-30G-027P
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas
- Carga Axial Máxima: 200 Kg.
- Altura: 27 metros (9 tramos).
- Resistencia al viento: 200 km/hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes
| Cantidad | Modelo | Descripción |
|---|---|---|
| 9 | STZ30G | Tramo de torre de 30 cm de ancho de cara. |
| 1 | SCZ30PG | Copete de torre de 30 cm con opresor para pararrayo. |
| 1 | SBA30G | Base para torre de 30 cm. |
| 1 | SAB30G | Ancla para base de torre. |
| 5 | SJB30G | Brida de sujeción de Retenida. |
| 3 | SAP01G | Ancla de losa o pared para Retenida. |
| 30 | CUELLO-14-HDG | Cuello para cable de retenida |
| 90 | NUDO-316-FJG | Abrazadera tipo perro de 3/16'. |
No incluye cable de retenida. Se recomiendan 430 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 15 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 2 | EIGSLSE | Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810. |
| 2 | HLU3R2 | Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | SHE-LV | Par de herrajes de sujeción |
| 1 | S-GULV | Guía para línea |
| 30 | SRET-338CAM | Cable de 3/8' |
| 6 | NUDO-38FJG | Nudo forjado 3/8' |
| 2 | CUELLO-38-HDG | Cuello 3/8' |
| 1 | TRY-ACC-SLIDER | (Opcional) Carro de Seguridad para Instalador. |
| 1 | SYS-USA7B | (Opcional) Arnés de Suspención. |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ27-PRO. - ¡Todo incluido! Ideal para torres de 27 m con dipolo corona, cableado y electrodos con .
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TG45AB | Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 | S610 | Registro plástico. |
| 3 | TGCR11 | Conector de Ojo |
| 2 | TGAB18 | Conector para Varilla |
| 1 | TGBUSG10 | Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
| Cantidad | Modelo | Descripción |
|---|---|---|
| 1 | TGTDPC | Punta Pararrayos Dipolo Corona |
| 1 | TG45AB | Electrodo de 45 Amp. Con un saco de compuesto mejorador (H2OHM), brújula y nivel. |
| 1 | S610 | Registro plástico chico. |
| 1 | ANTIOX | Aerosol para protección de terminales. |
| 3 | TGCR11 | Conector de Ojo. |
| 2 | TGAB18 | Conector para Varilla. |
| 18 | TGAC | Aislador de cable de bajada |
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
Información adicional
| Peso | 0.01 kg |
|---|---|
| Dimensiones | - × - × - cm |
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
DESCARGABLES
Ficha técnica KTZ-30G-027P
Manual KTZ-30G-027P
Software KTZ-30G-027P
