KLP-TZ15-PRO
Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 15 m de Altura.
$35,137.73 IVA INCLUIDO
Sin existencias
Disponibilidad: 0 · Entrega: Envío Siguiente día hábil
SKU: KLP-TZ15-PRO · Marca: LINKEDPRO BY EPCOM · Modelo: KLP-TZ15-PRO
¿Por qué este modelo?
- Pararrayo tipo dipolo corona en aluminio
- Electrodo de 30A con compuesto mejorador de terreno
- Cable cobre calibre 1/0 AWG con 19 hilos
- Conector tipo perro para varilla 5/8' a cable 4-2/0 AWG
- Radio de cobertura de 72 grados
- Cumple normas NOM-022-STPS-2012, NOM-022-STPS-2015 y NMX-J-549-ANCE-2005
Compatibilidad
Entrada {entrada} y salida regulada {salida}; compatible con bancos de baterías {baterias} (SLA/LiFePO4) y distribución {canales}. Integra con UPS/inversores {tipo_ups}; bornes de fácil conexión y protección contra sobrecarga/sobretensión.¿Qué incluye?
Unidad {modelo}, cables de alimentación/conexión y manual de usuario. (Puede variar por lote) Kits de tornillería o brackets (si aplica).Modelo: KLP-TZ15-PRO
El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.
Descripción
Electrodo
Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.
Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.
Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.
Pararrayos
- Fabricado en aluminio
- Brinda protección VS impactos directos de rayos a superficies o estructuras
- Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica
- Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo
- Cuenta con un radio aproximado de cobertura de 72 grados
Aplicaciones
El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:
- Proporcionar seguridad a las personas
- Proteger la infraestructura, equipos eléctricos y electrónicos
- Proteger instalaciones
- Garantizar la operación de las protecciones
- Estabilizar el voltaje
- Disipar la corriente del rayo
- Limitar las sobretensiones transitorias (Picos de Voltaje)
- Drenar cargas estáticas que presentan las masas metálicas respecto a tierra
Estandares
Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.
- EIA/TIA J-STD-607-A y BICSI
- NOM-022-STPS-2012
- NOM-022-STPS-2015
- NMX-J-549-ANCE-2005

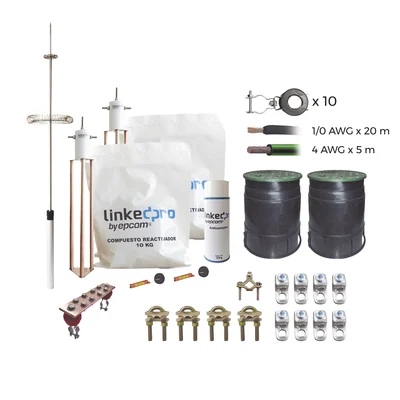

Incluye los siguientes componentes
SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS)
| Cant | U | Modelo | Descripción |
|---|---|---|---|
| 1 | Pza. | LP-DIPOLO-ALU | Punta Pararrayo Tipo Dipolo Corona en Aluminio |
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 3 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-ANTICORROSIVO | Spray de Protección Anticorrosiva y Dieléctrica |
| 10 | Pza. | LP-AISLADOR-UNI | Aislador Bajada de Pararrayos en Torre. |
| 20 | m | SLY343-BLK | Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro |
SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS
| Cant | U | Modelo | Descripción |
|---|---|---|---|
| 1 | Pza. | LP-GROUND-30A | Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno |
| 5 | Pza. | LP-CB-20 | Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG. |
| 2 | Pza. | LP-CV-20 | Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG |
| 1 | Pza. | LP-REGISTRO-7 | Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo |
| 1 | Pza. | LP-CTZ-114 | Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ |
| 1 | Pza. | LP-BU-TZ | Barra de Unión Instalación en Torre |
| 5 | m | SLY287-GRN | Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde |
Información adicional
| Peso | 0.1 kg |
|---|---|
| Dimensiones | - × - × - cm |
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
DESCARGABLES
Ficha técnica KLP-TZ15-PRO
Manual KLP-TZ15-PRO
Software KLP-TZ15-PRO
