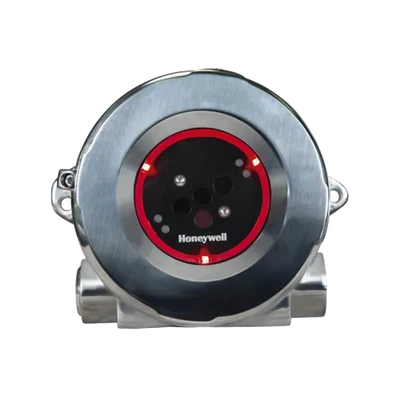

Detectores De Flama Avanzado Triple Infrarrojo IR3

Serie FS24X-PLUS

La serie FS24X Plus ofrece una detección robusta de flamas e incendios, incluso en entornos difíciles.

La serie FS24X Plus son los detectores de flamas triple infrarrojo 3IR de próxima generación que utilizan la tecnología infrarroja WideBand IR™ de Honeywell para la detección de incendios de hidrocarburos e hidrógeno. Con un rendimiento certificado según FM3260 y EN54-10 y certificado SIL2 según EN61508. Serie con HART® sobre la salida analógica de 4-20 mA. Los relés de alarma, auxiliar y de falla están incluidos y pueden configurarse normalmente abiertos (NO) o normalmente cerrados (NC), con o sin enclavamiento. Cuenta con un halo LED multicolor y altamente visible para indicar el estado localmente, eliminando la necesidad de un dispositivo adicional. El detector registra hasta 5000 eventos y diez FirePics de 30 segundos.

La serie FS24X Plus de Honeywell Analytics responde a incendios de hidrocarburos e hidrógeno dentro de un campo de visión estable que ofrece una protección rápida y fiable frente a una amplia gama de incendios. Mejora su seguridad general de un sistema de detección de llamas fiable que puede ser incluso en presencia de inhibidores ambientales como la lluvia, niebla, y el humo. Están diseñados para entornos peligrosos y aplicaciones industriales exigentes ayudando a las empresas a proteger a las personas, la planta y los procesos en caso de que se produzca un incendio detectable.

Características Generales De Serie FS24X Plus

• Respuesta rápida a una amplia gama de incendios de hidrocarburos e hidrógeno, incluso en condiciones de baja visibilidad
• El anillo de luz LED de HALO de alta velocidad ofrece una indicación clara del estado del dispositivo. Luz LED de HALO: verde (normal), amarillo (fallo/advertencia), rojo (alarma).
• Diagnóstico avanzado, incluyendo la transparencia de la ventana para mantener la protección del lugar
• Parasol y soporte de montaje estándar o marino incluidos para colocar el detector rápida y fácilmente en una ubicación óptima.
• El potente software Flame Manager reemplaza los interruptores DIP tradicionales para la configuración del detector y proporciona diagnósticos simplificados y FirePics™ posteriores al evento. Estado del instrumento a simple vista
• El anillo LED HALO multicolor de alta visibilidad proporciona una indicación clara del estado del dispositivo desde una distancia de hasta 15m (50ft), incluso en exteriores con mucha luz.
• Los sensores de largo alcance y gran angular detectan incendios a 60 m (200 pies) para 0,1m² (1 pie²) de n-heptano.
• Múltiples salidas, incluyendo 4-20 mA, relés, HART® y comunicación Modbus, todas estándar.
• Responde a una amplia gama de incendios de hidrocarburos como n-heptano, metano, butano, propano, etanol, metanol, diésel, queroseno, JP-4 e IPA, así como hidrógeno.
• Velocidad de respuesta típica: 5 segundos.
• Incluye el soporte SM4 que permite efectuar una instalación mecánica sencilla. El soporte también está disponible en versión marina (SM4-M)
• El módulo optoelectrónico interno puede cambiarse con rapidez en el sitio si es necesario.
• Aprobaciones globales de áreas peligrosas y rendimiento como: ATEX, IECEx, cFMus; INMETRO, CCC*;SIL2, FM3260, EN54-10
• Certificaciones marinas: ABS, Lloyds, BV, DNV

Especificaciones Tecnicas De Serie FS24X Plus

• Campo de visión: Cono de visión de 90º, 120º (50% de rango en el eje).
• Sensibilidad: Baja 15m, media 30m, alta 45m, muy alta 60m, hasta 0,1m2 de incendio de n-heptano configurable a través de Flame Manager.
• Tiempo de respuesta: Normal 5s, máximo 10s.
• Tensión de funcionamiento: 24 Vcc nominales (18 a 32 Vcc regulados).
• Consumo de energía: 1.8W (nominal), 2.4W (alarma), 12W (máximo) con el calentador encendido, ciclo de trabajo del 100 %.
• Relés de salida: Alarma, falla y auxiliar: SPDT (NO/NC), desactivado/activado, enclavado/sin enclavamiento, capacidad 2A@ 32 Vcd.
• Salida analógica: 4-20 mA - fuente, sumidero o aislada.
• Comunicaciones digitales: RS-485:Modbus y FP2, USB:FP2, HART® con comunicador portátil o conexión directa por cable.
• Temperatura de funcionamiento: -55 a 75ºC (-67°F a 167°F).
• Temperatura de almacenamiento: -55 a 85ºC (-67°F a 185°F).
• Intervalo de humedad: Del 0 al 99% de humedad relativa.
• Entradas de cables/conductos: 2 x M25 o 2 x 3/4 NPT
• Material de la carcasa: Aluminio de bajo contenido en cobre con pintura para aplicaciones marinas o acero inoxidable 316.
• Tipo de protección: IP66/67 (tipo 4X)
• Combustibles comprobados: n-heptano, IPA, metano, butano, propano, etanol, metanol, hidrógeno, diesel, queroseno, JP-4
• Certificaciones de áreas peligrosas: ATEX: II 2 G Ex db IIC T5 Gb; II 2 D Ex tb IIIC T135 °C Db IP66/67; IECEx: Ex db IIC T5 Gb; Ex tb IIIC T135 °C Db IP66/67; cFMus: Clase I, Div 1, Grps A,B,C,D; Clase II/III, Div 1, Grps E,F,G NEMA 4X INMETRO, CUTR* CCC*
• Certificaciones de rendimiento: FM3260. EN54-10:clase 1 (sensibilidad media, alta y muy alta), clase 2 (baja)
• Certificacion de seguridad: Certificacion IEC61508 SIL 2 de TUV Sud
• Certificaciones marinas*: Tipo marino aprobado para ABS, Lloyds, BV, DNV (*pendiente)
• Peso: Aluminio 1.7 kg (3.7 lbs) o acero inoxidable 3.4 kg (7.4 lbs)
• Visera parasol SH-001
• Soporte estándar SM4 o soporte marítimo SM4-M (según modelo)

Incluye

• 1 x SM4 Montaje giratorio de acero inoxidable
• 1 x SH-001 - Parasol de acero inoxidable

Accesorio requerido para prueba y puesta en marcha

Para su prueba y puesta en marcha se requiere el uso de la siguiente lámpara de prueba:

• TL-2055 Lámpara de prueba para detector de fuego, versión a prueba de explosión.
