Aplicación

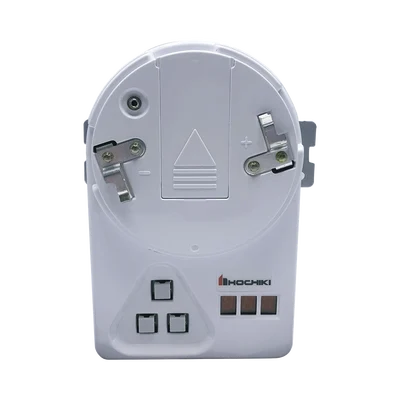

El AP7 está diseñado para usarse con todos los sensores analógicos y módulos.

Características estándar

• Unidad compacta
• Fácil de usar
• Proporciona configuración y lectura de direcciones
• Se puede utilizar tanto en sensores como en módulos
• Tiene la capacidad de diagnóstico para mostrar los valores analógicos
• Más de 8000 configuraciones de direcciones con una sola batería

Especificaciones técnicas

• Voltaje nominal: 9 VDC
• Batería: 9 VDC
• Peso: 0.34 lbs
• Longitud: 6 1/4 pulgadas
• Color: Blanco

Instrucciones de programación

1. Instale el sensor en el programador asegurándose de que los salientes del sensor coincidan con las ranuras del programador
2. Presione el botón izquierdo para encender el programador. Aparecerá un mensaje de verificación de firmware y batería seguido de la dirección del dispositivo (las direcciones predeterminadas de fábrica son 127 o 255)
3. Establezca la dirección requerida incrementando los botones izquierdo y derecho (la pantalla mostrará tres puntos intermitentes si la dirección que se está programando es diferente de la dirección actual del dispositivo)
4. Cuando aparezca la dirección deseada, presione el botón superior para almacenar esa dirección. Los puntos intermitentes en la pantalla desaparecerán y el dispositivo se puede desconectar

Prueba de detector de humo

1. Instale el detector y encienda el programador
2. Presione el botón superior. Aparecerá una 'A' en la pantalla seguida del valor analógico
3. El valor se actualizará continuamente durante tres minutos. Los valores típicos en aire limpio de un detector limpio están entre 56-66
4. Un valor de aire limpio mayor a 87 indica que el detector debe limpiarse

Mensajes de visualización

• bAt: Aparece al encender (verificación de batería). También aparece cuando la batería está baja. Una batería baja es suficiente para hasta 3,000 operaciones de programación de direcciones
• E0: Intentando establecer una dirección superior a 127 o 255
• E1: Intentando programar una dirección sin dispositivo conectado
• E2: No se puede encontrar el dispositivo después del encendido
• E3: Respuesta de sensor inválida
• E4: No se puede encontrar el programa del dispositivo
• E5: Error de lectura del dispositivo
• E6: Fallo durante la lectura de valor analógico
