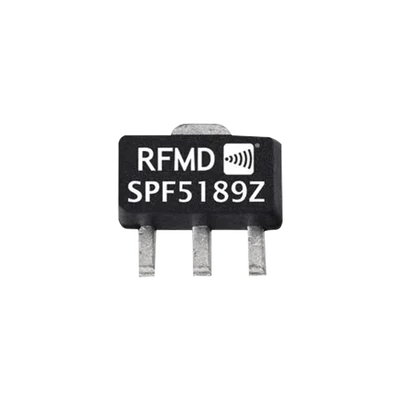

772-SPF5189Z

772-SPF5189Z

Amplificador Lineal de 50 MHz a 4 GHz, 18.7 dB de Ganancia, 5 Vcc, SOT-89.

$269.62 IVA INCLUIDO

Solo quedan 3 disponibles

mp-logo-hand-shake
Hasta 12 pagos sin tarjeta con Mercado Pago. Saber más
Compra con Mercado Pago sin tarjeta y paga mes a mes
1
Agrega tu producto al carrito y al momento de pagar, elige “Cuotas sin Tarjeta” o “Meses sin Tarjeta”.
2
Inicia sesión en Mercado Pago.
3
Elige la cantidad de pagos que se adapten mejor a ti ¡y listo!

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Solicitar cotización

Disponibilidad: 3 · Entrega: Envío Siguiente día hábil

SKU: 772-SPF5189Z · Marca: SYSCOM · Modelo: 772-SPF5189Z

¿Por qué este modelo?

  • Amplificador lineal de 50 MHz a 4 GHz
  • Ganancia de 18.7 dB a 0.9 GHz
  • Operación con voltaje de 5 Vcc (máx 5.25 V)
  • Encapsulado SOT-89 para fácil montaje
  • Alta linealidad con OIP3 de 39.5 dBm a 1.96 GHz
  • Bajo consumo de 90 mA típico

Compatibilidad

Accesorios compatibles (Kenwood/estándar): audífonos, micrófonos, antenas; bandas {banda} y canalización {canales}. Cumple {ip_rating}/MIL‑STD {milstd}; interoperable con repetidores y programable vía {programacion}.

¿Qué incluye?

Radio {modelo}, batería, cargador, clip y antena. (Puede variar por lote) Manual y accesorios básicos para operación.

Modelo: 772-SPF5189Z

Características Principales

  • Amplificador lineal de 50 MHz a 4 GHz
  • Ganancia de 18.7 dB a 0.9 GHz
  • Operación con voltaje de 5 VCC
  • Encapsulado SOT-89 para fácil montaje
  • Rango de frecuencia amplio para múltiples aplicaciones

Especificaciones RF
  • Rango de Frecuencia: 50 MHz a 4 GHz
  • Ganancia: 18.7 dB a 0.9 GHz
  • Ganancia a 1.96 GHz: 11.3 a 14.3 dB
  • Figura de Ruido: 0.55 dB a 0.9 GHz
  • Figura de Ruido a 1.96 GHz: 0.8 a 1.1 dB
  • Potencia de Salida a 1dB Compresión: 22.4 dBm a 0.9 GHz
  • Potencia de Salida a 1.96 GHz: 20.7 a 22.7 dBm
  • Punto de Intercepto de Tercer Orden (OIP3): 38.5 dBm a 0.9 GHz
  • OIP3 a 1.96 GHz: 36.0 a 39.5 dBm
Especificaciones Eléctricas
  • Voltaje de Operación: 5 V (Máx. 5.25 V)
  • Corriente de Operación: 75 a 105 mA (90 mA típico)
  • Corriente Máxima: 120 mA
  • Voltaje Máximo: 5.5 V
  • Potencia Disipada Máxima: 660 mW
  • Potencia Máxima de Entrada RF: 27 dBm
  • Temperatura de Unión Máxima: 150 °C
  • Rango de Temperatura de Operación: -40 a +85 °C
Características Adicionales
  • Red de sesgo activa para estabilidad
  • Redes de adaptación integradas
  • Bajo consumo de potencia
  • Alta linealidad (OIP3 de 39.5 dBm a 1960 MHz)
  • Alta relación de rechazo de entrada/salida
  • Bajo rizado en banda
  • Tecnología GaAs pHEMT
  • Construcción libre de plomo y compatible con RoHS

Aplicaciones

  • Receptores de telefonía celular
  • Sistemas PCS
  • Receptores W-CDMA
  • Sistemas ISM
  • Receptores WiMAX
  • Amplificadores de driver de PA
  • Bloques de ganancia de bajo ruido y alta linealidad

Configuración de Diseño
  • Diseño de alto rendimiento pHEMT MMIC LNA
  • Red de sesgo activa integrada
  • Redes de adaptación internas
  • Operación con una sola fuente de alimentación
  • Opciones flexibles de sesgo: 3V a 5V
Información de Montaje
  • Encapsulado SOT-89
  • Requiere capacitor de bloqueo DC en entrada y salida
  • Uso de vías cercanas a conexiones de tierra para reducir inductancia
  • Disipador de calor recomendado
  • Nivel de sensibilidad a ESD: Clase 1B
  • Nivel de sensibilidad de humedad: MSL 2

Información adicional

Peso- kg
Dimensiones- × - × - cm
