6EP3333-3SB00-0AX0

6EP3333-3SB00-0AX0

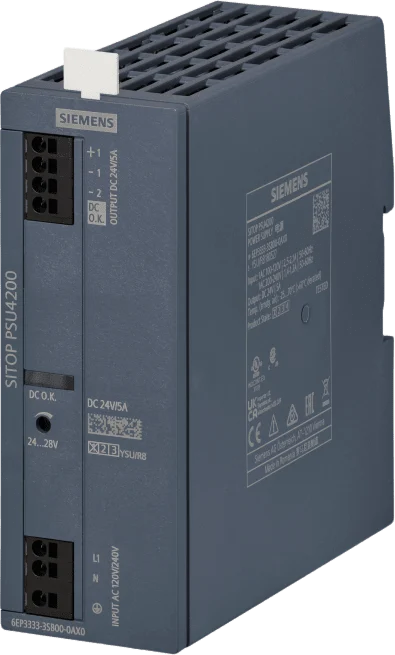

Fuente de Alimentación Industrial SITOP PSU4200 / 1AC 24VDC/5A / 120-240V AC / Eficiencia 87% / Protección IP20 / Montaje DIN Rail

$4,770.29 IVA INCLUIDO

Sin existencias

Disponibilidad: · Entrega:

SKU: · Marca: · Modelo:

¿Por qué este modelo?

  • Salida estabilizada 24 V DC/5 A con 120 W de potencia
  • Entrada automática 100-120V/200-240V AC monofásica
  • Eficiencia del 87% con pérdidas típicas de 18 W
  • Protección contra cortocircuitos con corriente constante de 6 A
  • Rango de temperatura operativa -25°C a +70°C

Modelo: 6EP3333-3SB00-0AX0

La fuente de alimentación industrial SITOP PSU4200 es una unidad estabilizada de 24 V DC con capacidad de 5 A diseñada para aplicaciones profesionales en automatización industrial. Ofrece entrada monofásica de CA con rango automático de selección 100-120V/200-240V y proporciona una tensión de salida ajustable entre 24-28V mediante potenciómetro. Cuenta con protección contra cortocircuitos, sobretensión y incluye señalización mediante LED verde para operación normal. Su construcción robusta con clase de protección IP20 y montaje en riel DIN EN 60715 la hace ideal para entornos industriales exigentes. La unidad presenta alta eficiencia del 87% y cumple con las normativas internacionales CE, UL, UKCA y EAC.

Características Generales

  • Tipo: Fuente de alimentación estabilizada
  • Entrada: 1-fase AC
  • Salida: 24 V DC/5 A
  • Eficiencia: 87%
  • Protección IP: IP20
  • Montaje: Riel DIN EN 60715
  • Certificaciones: CE, UL, UKCA, EAC, RCM, BIS, CB
  • MTBF: 1,580,000 horas a 40°C

Especificaciones Eléctricas
  • Voltaje Entrada AC: 100-120V / 200-240V (rango automático)
  • Rango Voltaje Entrada: 85-132V / 187-264V
  • Frecuencia Línea: 47-63 Hz
  • Corriente Entrada: 2.5A@100V, 2.1A@120V, 1.4A@200V, 1.25A@230V, 1.2A@240V
  • Corriente Inrush: 45A máximo
  • Duración Inrush: 20ms típico
  • Protección Fusible: 3.15A
  • Voltaje Salida: 24V DC ajustable 24-28V
  • Corriente Salida: 5A nominal (0-5A rango)
  • Potencia Activa: 120W típico
  • Ripple Residual: 150mV máximo, 35mV típico
  • Pico Voltaje: 240mV máximo, 30mV típico
  • Precisión Control: 3% tolerancia general
  • Eficiencia: 87%
  • Pérdida Potencia: 18W típico a carga nominal, 2.2W máximo en vacío
  • Tiempo Arranque: 210ms típico, 500ms máximo
  • Retardo Respuesta: 1.5s máximo
  • Protección Sobretensión: < 32V
  • Protección Cortocircuito: Sí, característica corriente constante 6A típico
  • Aislamiento Galvánico: Sí
  • Clase Protección: Clase I
  • Corriente Fuga: 1.4mA máximo, 0.7mA típico
  • EMC Emisión: EN 55032 Clase A
  • EMC Inmunidad: EN 61000-6-2
  • Armónicos Red: EN 61000-3-2

Físicas y Ambientales
  • Dimensiones: 50 × 135 × 125 mm (An×Al×Pr)
  • Ancho Montaje: 50 mm
  • Altura Montaje: 225 mm
  • Espaciado Requerido: 45mm superior/inferior, 0mm izquierda/derecha
  • Peso Neto: 0.44 kg
  • Temperatura Operación: -25 ... +70 °C
  • Temperatura Almacenamiento: -40 ... +85 °C
  • Temperatura Transporte: -40 ... +85 °C
  • Humedad: 5-95% sin condensación
  • Categoría Ambiental: IEC 60721 Clase 3K3
  • Protección IP: IP20
  • Montaje: Riel DIN EN 60715 35x7.5/15, montaje en pared
  • Alineación: Sí, housing puede alinearse

Conexiones y Señales
  • Tipo Conexión: Terminales push-in
  • Entrada: L, N, PE: push-in para 0.5-4 mm²
  • Salida: +, -: push-in para 0.5-2.5 mm²
  • Contacto Señal: 13, 14: push-in para 0.2-1.5 mm²
  • Señalización: LED verde para 24V OK
  • Contacto Señal: Contacto señal (capacidad carga: 5mA) para DC OK
  • Paralelización: Sí, hasta 2 equipos para aumentar potencia
  • Tiempo Buffering: 15ms mínimo en fallo de energía

Información adicional

Peso0.44 kg
Dimensiones13 × 5 × 14 cm
