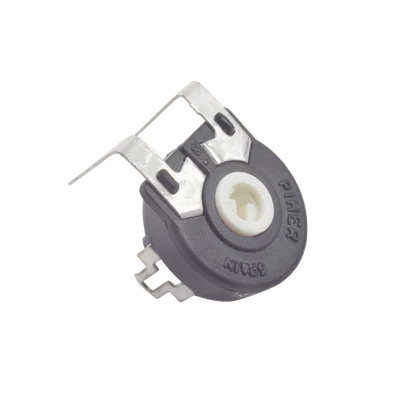

531-PT15D-10K
Potenciómetro de Carbón de 10 k Ohm, 0.25 Watt 15 mm Ajuste Vertical.
$42.19 IVA INCLUIDO
Sin existencias
Disponibilidad: 0 · Entrega: Envío Siguiente día hábil
SKU: 531-PT15D-10K · Marca: SYSCOM · Modelo: 531-PT15D-10K
¿Por qué este modelo?
- Resistencia cermet de 10 kΩ con tolerancia 20%
- Potencia nominal 0.250 Watt a 70°C
- Ajuste vertical con montaje horizontal en PCB
- Vida útil hasta 10,000 ciclos mecánicos
- Rango térmico -40°C a +90°C operativo
- Opción con interruptor SPDT 24V/15mA
Compatibilidad
Accesorios compatibles (Kenwood/estándar): audífonos, micrófonos, antenas; bandas {banda} y canalización {canales}. Cumple {ip_rating}/MIL‑STD {milstd}; interoperable con repetidores y programable vía {programacion}.¿Qué incluye?
Radio {modelo}, batería, cargador, clip y antena. (Puede variar por lote) Manual y accesorios básicos para operación.Modelo: 531-PT15D-10K
Características Principales
- Elemento Resistivo: Cermet (Sustrato de Alúmina)
- Cuerpo Plástico: Conforme a UL94V-0
- Protección: IP-54 conforme a IEC 60529
- Diámetro: 15 mm
- Ajuste: Vertical
- Montaje: Horizontal para PCB
Especificaciones Eléctricas
- Resistencia: 10K Ohm
- Tolerancia: ±20%
- Potencia: 0.250 Watt (Nominal)
- Voltaje Máximo: 125 Vcc (No lineal)
- Ángulo de Rotación Eléctrica: 240° ±20%
- Resistencia Residual: Consultar disponibilidad
Especificaciones Mecánicas
- Ángulo de Rotación Mecánica: 265° ±5°
- Torque: 0.5 a 2.5 Ncm (±30%)
- Torque de Paro: >10 Ncm (>14 in-oz)
- Vida Útil: Hasta 10,000 ciclos
- Rango de Temperatura: -40°C a +90°C
Configuraciones Disponibles
- • Posición del Limpiaparabrisas: Inicial, 50% o totalmente en sentido horario
- • Modelo de larga vida para aplicaciones de bajo costo
- • Suministrado en revistas para inserción automática
- • Opción de bajo torque
- • Disponible como interruptor SPDT
- • Ajuste por láser para tolerancias más ajustadas
- • Muescas mecánicas (detents)
- • Perfiles especiales (tapers)
Opciones de Personalización
- • Colores de eje/rotor: Rojo, Negro, Verde, Amarillo, Marrón, Naranja
- • Tolerancias no estándar (consultar disponibilidad)
- • Versiones de vida útil extendida
- • Muescas mecánicas con zonas de valor constante
- • Perfiles de salida personalizados
- • Versión con interruptor SPDT (24V / 15mA)
Aplicaciones Típicas
- • Hornos y estufas
- • Lavavajillas
- • Sistemas de iluminación (atenuadores)
- • Herramientas eléctricas
- • Lavadoras
- • Sistemas HVAC
Notas Técnicas
- • Las versiones con muescas (detents) pueden variar el torque entre 1.2 y 2.5 veces el estándar
- • Para versiones con más de 13 muescas, el torque de muesca será de 0.5 a 3.5 Ncm
- • Vida útil estándar: 500 ciclos (1,000 ciclos para versión de larga vida)
- • Las zonas de valor constante se pueden combinar con muescas mecánicas
- • La posición del eje/rotor se entrega en posición aleatoria (posicionamiento bajo pedido)
Curvas de Potencia
- Operación Lineal: 0.50 W a 70°C
- Operación No Lineal: 0.25 W a 70°C
- Temperatura de Almacenamiento: -40°C a +120°C
- Ciclo Térmico: 16 horas a 90°C, 2 horas a -40°C
- Humedad: 500 horas a 40°C al 95% HR
- Vibración: 2 horas por plano (X,Y,Z) a 10-55 Hz
Código de Identificación
El código de identificación del modelo sigue el siguiente formato:
PTC15 L H01 - 223 A 2020 -
- PTC15: Serie PTC-15 (15 mm)
- L: Tolerancia
- H01: Método de Montaje
- 223: Valor (22 KΩ)
- A: Taper (A = Lineal)
- 2020: Tolerancia ±20%
Información adicional
| Peso | 0.01 kg |
|---|---|
| Dimensiones | 1 × 1 × 1 cm |
